Анкерна техніка Mungo

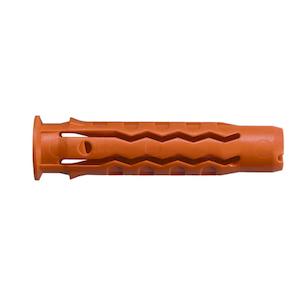

• Діаметр анкера (дюбеля) та бура d(nom)=d(0): 6 мм.
• Довжина L: 30 мм.
• Глибина отвору h(0): 40 мм.
• Діаметр шурупа по дереву/ДСП d(s): 3.5-5 мм.
• Метрична різьба d(s): M4
• Технічні дані: Стиснена зона бетону С20/25, вирив: 1.1 кН
• Цегла, вирив: 0.90 кН
• Газобетон, вирив: 0.12 кН
• Пісковик, вирив: 0.70 кН
• Пустотіла цегла, вирив: 0.40 кН

• Діаметр анкера та бура d(nom)=d(0): 8 мм.
• Довжина L: 40 мм.
• Глибина отвору h(0): 55 мм.
• Діаметр шурупа дерево/ДСП d(s): 4.5-6 мм.
• Метрична різьба d(s): M5
• Технічні дані: Стиснена зона бетону С20/25, вирив: 0.85 кН
• Цегла, вирив: 0.6 кН
• Ніздрюватий бетон, вирив: 0.09 кН

• Діаметр анкера та бура d(nom)=d(0): 8 мм.
• Довжина L: 50 мм.
• Глибина отвору h(0): 65 мм.
• Діаметр шурупа дерево/ДСП d(s): 4.5-6 мм.
• Метрична різьба d(s): M6
• Технічні дані: Стиснена зона бетону С20/25, вирив: 0.8 кН
• Пустотіла цегла, вирив: 0.3 кН
• Ніздрюватий бетон, вирив: 0.1 кН
• Гіпсокартон, вирив: 0.18 кН
• ДСП, вирив: 0.45 кН

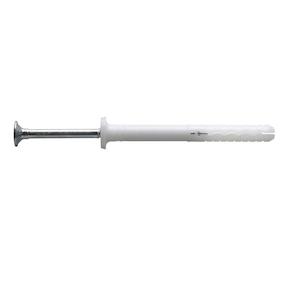

• Діаметр анкера і бура d(nom)=d(0): 6 мм.
• Довжина L: 40 мм.
• Діаметр бортика d(k): 9 мм.
• Корисна довжина t(fix): 10 мм.
• Глибина отвору h(0): 35 мм.
• Мін. глибина установки h(ef): 30 мм.
• Насадка PZ2
• Отвір в закріплюється пластині d(f): 6 мм.

• Діаметр анкера і бура d(nom)=d(0): 6 мм.
• Довжина L: 40 мм.
• Діаметр бортика d(k): 9 мм.
• Корисна довжина t(fix): 10 мм.
• Глибина отвору h(0): 35 мм.
• Мін. глибина установки h(ef): 30 мм.
• Насадка PZ2
• Отвір в закріплюється пластині d(f): 6 мм.

• Діаметр анкера та бура d(nom)=d(0): 10 мм.
• Довжина L: 50 мм.
• Глибина отвору h(0): 65 мм.
• Діаметр шурупа дерево ДСП d(s): 6-8 мм.
• Метрична різьба d(s): M6
• Технічні дані: Стиснена зона бетону С20/25, вирив: 1.4 кН
• Цегла, вирив: 0.8 кН
• Ніздрюватий бетон, вирив: 0.02 кН

• Діаметр анкера (дюбеля) та бура d(nom)=d(0): 10 мм.
• Довжина L: 50 мм.
• Глибина отвору h(0): 70 мм.
• Діаметр шурупа по дереву/ДСП d(s): 6-8 мм.
• Метрична різьба d(s): M6
• Технічні дані: Стиснена зона бетону С20/25, вирив: 1.9 кН
• Цегла, вирив: 1.10 кН
• Газобетон, вирив: 0.30 кН
• Пісковик, вирив: 1.80 кН
• Пустотіла цегла, вирив: 0.45 кН

• Діаметр анкера (дюбеля) та бура d(nom)=d(0): - 8 мм.
• Довжина L: 80 мм.
• Глибина отвору h(0): 90 мм.
• Діаметр шурупа по дереву/ДСП d(s): 5-6 мм.
• Метрична різьба d(s): M5
• Технічні дані: Ніздрюватий бетон, вирив: 0.25 кН
• Пустотіла цегла, вирив: 0.6 кН

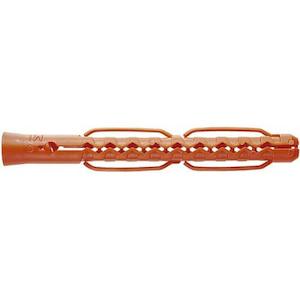

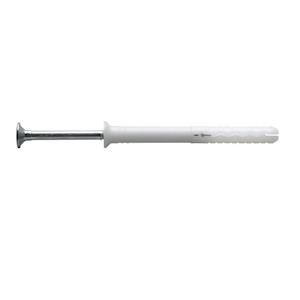

• Діаметр анкера і бура d(nom)=d(0): 6 мм.
• Довжина L: 60 мм.
• Діаметр бортика d(k): 9 мм.
• Корисна довжина t(fix): 30 мм.
• Глибина отвору h(0): 35 мм.
• Мін. глибина установки h(ef): 30 мм.
• Насадка PZ2
• Отвір в закріплюється пластині d(f): 6 мм.

• Діаметр анкера та бура d(nom)=d(0): 12 мм.
• Довжина L: 60 мм.
• Глибина отвору h(0): 80 мм.
• Діаметр шурупа дерево/ДСП d(s): 8-10 мм.
• Метрична різьба d(s): M8
• Технічні дані: Стиснена зона бетону С20/25, вирив: 1.8 кН
• Цегла, вирив: 1.0 кН
• Ніздрюватий бетон, вирив: 0.04 кН

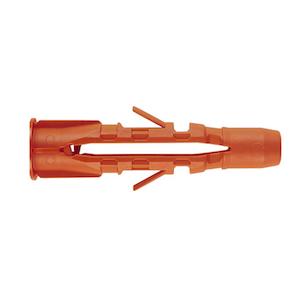

• Діаметр анкера та бура d(nom)=d(0): 10 мм.
• Довжина L: 60 мм.
• Глибина отвору h(0): 75 мм.
• Діаметр шурупа дерево/ДСП d(s): 6-8 мм.
• Метрична різьба d(s): M8
• Технічні дані: Стиснена зона бетону С20/25, вирив: 1.2 кН
• Пустотіла цегла, вирив: 0.4 кН
• Ніздрюватий бетон, вирив: 0.2 кН
• Гіпсокартон, вирив: 0.2 кН
• ДСП, вирив: 0.6 кН

• Діаметр анкера і бура d(nom)=d(0): 8 мм.
• Довжина L: 60 мм.
• Діаметр бортика d(k): 12 мм.
• Корисна довжина t(fix): 20 мм.
• Глибина отвору h(0): 50 мм.
• Мін. глибина установки h(ef): 40 мм.
• Насадка PZ3
• Отвір в закріплюється пластині d(f): 8 мм.

• Внутрішня різьба d: M8
• Діаметр бура, анкера d(0): 10 мм.
• Мін. Глибина внутрішньої різьби L(thmin): 10 мм.
• Довжина L: 30 мм.
• Глибина отвору h(0): 30 мм.
• Технічні дані: Бетон C20/25, ETA-001/Part 6, вирив: 2 кН
• Бетон С20/25, ETA Option 7, вирив: 3.5 кН
• Мін. відстань між анкерами, ETA-001/Part 6, s(min): 130 мм.
• Мін. відстань між анкерами, ETA Option 7, s(min): 90 мм.
• Мін. відстань від краю ETA-001/Part 6, c(min): 140 мм.
• Мін. відстань від краю ETA Option 7, c(min): 120 мм.
• Мін. товщина базового матеріалу ETA-001/Part 6, h(min): 100 мм.
• Мін. товщина базового матеріалу ETA Option 7, h(min): 100 мм.
• Момент затяжки T(inst): 8 Нм.

• Діаметр анкера та бура d(nom)=d(0): 14 мм.
• Довжина L: 100 мм.
• Глибина отвору h(0): 120 мм.
• Технічні дані: Стиснена зона бетону С20/25, вирив: 5 кН
• Цегла, вирив: 4.5 кН
• Пустотіла цегла, вирив: 1.5 кН

• Діаметр анкера та бура d(nom)=d(0): 12 мм.
• Довжина L: 70 мм.
• Глибина отвору h(0): 90 мм.
• Діаметр шурупа дерево/ДСП d(s): 8-10 мм.
• Метрична різьба d(s): M10
• Технічні дані: Стиснена зона бетону С20/25, вирив: 1.7 кН
• Пустотіла цегла, вирив: 0.6 кН
• Ніздрюватий бетон, вирив: 0.6 кН

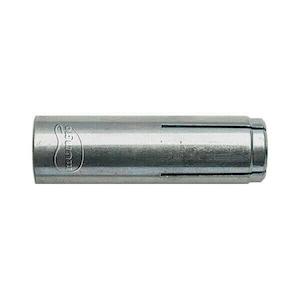

• Внутрішня різьба d: M10
• Діаметр бура, анкера d(0): 12 мм.
• Мін. Глибина внутрішньої різьби L(thmin): 15 мм.
• Довжина L: 40 мм.
• Глибина отвору h(0): 40 мм.
• Технічні дані: Бетон С20/25, ETA Option 7, вирив: 7 кН
• Мін. відстань між анкерами, ETA Option 7, s(min): 120 мм.
• Мін. відстань від краю ETA Option 7, c(min): 140 мм.
• Мін. товщина базового матеріалу ETA Option 7, h(min): 120 мм.
• Момент затяжки T(inst): 15 Нм.

• Внутрішня різьба d: M6
• Діаметр бура d(0): 11 мм.
• Отвір в закріплюється пластині d(f): 7 мм.
• Довжина L: 45 мм.
• Глибина отвору h(0): 50 мм.
• Технічні дані: Бетон C20/25, вирив: 2.7 кН
• Бетон С20/25, зріз: 4.6 кН
• Цегла, вирив: 1.8 кН
• Цегла, навантаження на зріз: 1.8 кН
• Пісковик, вирив: 1.8 кН
• Пісковик, навантаження на зріз: 1.8 кН
• Згинальний момент: 7.0 Нм
• Відстань між анкерами s: 120 мм.
• Відстань від краю, вирив c: 80 мм.
• Відстань від краю, зріз c: 100 мм.
• Мін. товщина базового матеріалу h(min): 70 мм.
• Момент затяжки, бетон T(inst): 6.5 Нм
• Момент затяжки, цегла T(inst): 5 Нм
• Момент затяжки для пісковика T(inst): 5 Нм
• Розмір під ключ SW 10

• Діаметр анкера та бура d(nom)=d(0): 10 мм.
• Довжина L: 80 мм.
• Корисна довжина t(fix): 10 мм.
• Мін. глибина установки h(ef): 70 мм.
• Діаметр стопорного гвинта d(s): 7 мм.
• Довжина стопорного гвинта L(s): 85 мм.
• Глибина отвору h(0): 80 мм.
• Розмір під ключ SW: 13

• Діаметр анкера та бура d(nom)=d(0): 10 мм.
• Довжина L: 60 мм.
• Корисна довжина t(fix): 10 мм.
• Мін. глибина установки h(ef): 50 мм.
• Діаметр стопорного гвинта d(s): 7 мм.
• Довжина стопорного гвинта L(s): 65 мм.
• Глибина отвору h(0): 60 мм.
• Розмір під ключ SW: 13
• Розмір під біту Т40

• Діаметр анкера та бура d(nom)=d(0): 10 мм.
• Довжина L: 80 мм.
• Корисна довжина t(fix): 10 мм.
• Мін. глибина установки h(ef): 70 мм.
• Діаметр стопорного гвинта d(s): 7 мм.
• Довжина стопорного гвинта L(s): 85 мм.
• Глибина отвору h(0): 80 мм.
• Розмір під ключ SW: 13
• Розмір під біту Т40

• Діаметр анкера та бура d(nom)=d(0): 10 мм.
• Довжина L: 100 мм.
• Корисна довжина t(fix): 50 мм.
• Мін. глибина установки h(ef): 50 мм.
• Діаметр стопорного гвинта d(s): 7 мм.
• Довжина стопорного гвинта L(s): 105 мм.
• Глибина отвору h(0): 60 мм.
• Розмір під ключ SW: 13

• Діаметр анкера та бура d(nom)=d(0): 6 мм.
• Довжина L: 65 мм.
• Товщина матеріалу, що закріплюється t(fix): 10 мм.
• Бетон C20 / 25, вирив: 3.7 кН
• Бетон С20 / 25, зріз: 2.1 кН
• Згинальний момент: 5.7 Нм
• Мін. міжосьова відстань при крайовій відстані smin/c: 40/70 мм
• Мін. крайова відстань при міжосьовій відстані cmin/s: 40/80 мм
• Мін. товщина базового матеріалу h = 100 мм.
• Момент затяжки T = 5 Нм

• Діаметр анкера та бура d(nom)=d(0): 6 мм.
• Довжина L: 80 мм.
• Товщина матеріалу, що закріплюється t(fix): 25 мм.
• Бетон C20 / 25, вирив: 3.7 кН
• Бетон С20 / 25, зріз: 2.1 кН
• Згинальний момент: 5.7 Нм
• Мін. міжосьова відстань при крайовій відстані smin/c: 40/70 мм
• Мін. крайова відстань при міжосьовій відстані cmin/s: 40/80 мм
• Мін. товщина базового матеріалу h = 100 мм.
• Момент затяжки T = 5 Нм

• Діаметр анкера та бура d(nom)=d(0): 10 мм.
• Довжина L: 80 мм.
• Корисна довжина t(fix): 10 мм.
• Мін. глибина установки h(ef): 70 мм.
• Діаметр стопорного гвинта d(s): 7 мм.
• Довжина стопорного гвинта L(s): 85 мм.
• Глибина отвору h(0): 80 мм.
• Розмір під ключ SW: 13
• Розмір під біту Т40

• Внутрішня різьба d: M8
• Діаметр бура d0): 13 мм.
• Отвір в закріплюється пластині d(f): 9 мм.
• Довжина L: 50 мм.
• Глибина отвору h(0): 55 мм.
• Технічні дані: Бетон C20/25, вирив: 4.8 кН
• Бетон С20/25, зріз: 8.7 кН
• Цегла, вирив: 2.3 кН
• Цегла, навантаження на зріз: 2.3 кН
• Пісковик, вирив: 2.3 кН
• Пісковик, навантаження на зріз: 2.3 кН
• Згинальний момент: 17.1 Нм
• Відстань між анкерами s: 150 мм.
• Відстань від краю, вирив c: 100 мм.
• Відстань від краю, зріз c: 120 мм.
• Мін. товщина базового матеріалу h(min): 80 мм.
• Момент затяжки, бетон T(inst): 15 Нм
• Момент затяжки, цегла T(inst): 7.5 Нм
• Момент затяжки для пісковика T(inst): 7.5 Нм
• Розмір під ключ SW 13

• Діаметр анкера та бура d(nom)=d(0): 8 мм.
• Довжина L: 80 мм.
• Товщина матеріалу, що закріплюється t(fix): 10 мм.
• Бетон C20 / 25, вирив: 5.7 кН
• Бетон С20 / 25, зріз: 6.1 кН
• Згинальний момент: 14.9 Нм
• Мін. міжосьова відстань s = 45 мм.
• Мін. крайова відстань c = 45 мм.
• Мін. товщина базового матеріалу h = 100 мм.
• Момент затяжки T = 15 Нм

• Діаметр анкера та бура d(nom)=d(0): 8 мм.
• Довжина L: 95 мм.
• Товщина матеріалу, що закріплюється t(fix): 25 мм.
• Бетон C20 / 25, вирив: 5.7 кН
• Бетон С20 / 25, зріз: 6.1 кН
• Згинальний момент: 14.9 Нм
• Мін. міжосьова відстань s = 45 мм.
• Мін. крайова відстань c = 45 мм.
• Мін. товщина базового матеріалу h = 100 мм.
• Момент затяжки T = 5 Нм

• Діаметр анкера та бура d(nom)=d(0): 10 мм.
• Довжина L: 100 мм.
• Корисна довжина t(fix): 50 мм.
• Мін. глибина установки h(ef): 50 мм.
• Діаметр стопорного гвинта d(s): 7 мм.
• Довжина стопорного гвинта L(s): 105 мм.
• Глибина отвору h(0): 60 мм.
• Розмір під ключ SW: 13
• Розмір під біту Т40

• Діаметр анкера та бура d(nom)=d(0): 10 мм.
• Довжина L: 100 мм.
• Корисна довжина t(fix): 30 мм.
• Мін. глибина установки h(ef): 70 мм.
• Діаметр стопорного гвинта d(s): 7 мм.
• Довжина стопорного гвинта L(s): 105 мм.
• Глибина отвору h(0): 80 мм.
• Розмір під ключ SW: 13

• Діаметр анкера та бура d(nom)=d(0): 10 мм.
• Довжина L: 95 мм.
• Товщина матеріалу, що закріплюється t(fix): 15 мм.
• Бетон C20 / 25, вирив: 7.6 кН
• Бетон С20 / 25, зріз: 10.1 кН
• Згинальний момент: 31.9 Нм
• Мін. міжосьова відстань при крайовому відстані smin/c: 50/50 мм.
• Мін. крайова відстань при міжосьовій відстані cmin/s: 50/50 мм.
• Мін. товщина базового матеріалу h = 120 мм.
• Момент затяжки T = 30 Нм

• Діаметр анкера та бура d(nom)=d(0): 10 мм.
• Довжина L: 100 мм.
• Корисна довжина t(fix): 30 мм.
• Мін. глибина установки h(ef): 70 мм.
• Діаметр стопорного гвинта d(s): 7 мм.
• Довжина стопорного гвинта L(s): 105 мм.
• Глибина отвору h(0): 80 мм.
• Розмір під ключ SW: 13
• Розмір під біту Т40

• Діаметр анкера та бура d(nom)=d(0): 8 мм.
• Довжина L: 115 мм.
• Товщина матеріалу, що закріплюється t(fix): 45 мм.
• Бетон C20 / 25, вирив: 5.7 кН
• Бетон С20 / 25, зріз: 6.1 кН
• Згинальний момент: 14.9 Нм
• Мін. міжосьова відстань s = 45 мм.
• Мін. крайова відстань c = 45 мм.
• Мін. товщина базового матеріалу h = 100 мм.
• Момент затяжки T = 15 Нм

• Підходить для картриджів: MIT600RE
• MIT-SE Plus
• MIT-COOL Plus
• MIT-SPE

• Внутрішня різьба d: M12
• Діаметр бура, анкера d(0): 16 мм.
• Мін. Глибина внутрішньої різьби L(thmin): 16 мм.
• Довжина L: 50 мм.
• Глибина отвору h(0): 50 мм.
• Технічні дані: Бетон С20/25, ETA Option 7, вирив: 9 кН
• Момент затяжки T(inst): 35 Нм.

• Діаметр анкера та бура d(nom)=d(0): 10 мм.
• Довжина L: 120 мм.
• Корисна довжина t(fix): 50 мм.
• Мін. глибина установки h(ef): 70 мм.
• Діаметр стопорного гвинта d(s): 7 мм.
• Довжина стопорного гвинта L(s): 125 мм.
• Глибина отвору h(0): 80 мм.
• Розмір під ключ SW: 13

• Діаметр бура: 16 мм.
• Довжина: 130 мм.
• Для М8-М10

• Діаметр анкера та бура d(nom)=d(0): 10 мм.
• Довжина L: 70 мм.
• Товщина матеріалу, що закріплюється t(fix): 10 мм.
• Бетон C20 / 25, вирив: 7.6 кН
• Бетон С20 / 25, зріз: 10.1 кН
• Згинальний момент: 31.9 Нм
• Мін. міжосьова відстань при крайовому відстані smin/c: 50/50 мм.
• Мін. крайова відстань при міжосьовій відстані cmin/s: 50/50 мм.
• Мін. товщина базового матеріалу h = 120 мм.
• Момент затяжки T = 30 Нм

• Діаметр анкера та бура d(nom)=d(0): 10 мм.
• Довжина L: 140 мм.
• Корисна довжина t(fix): 70 мм.
• Мін. глибина установки h(ef): 70 мм.
• Діаметр стопорного гвинта d(s): 7 мм.
• Довжина стопорного гвинта L(s): 145 мм.
• Глибина отвору h(0): 80 мм.
• Розмір під ключ SW: 13

• Внутрішня різьба d: M10
• Діаметр бура d(0): 16 мм.
• Отвір в закріплюється пластині d(f): 12 мм.
• Довжина L: 60 мм.
• Глибина отвору h(0): 65 мм.
• Технічні дані: Бетон C20/25, вирив: 6.2 кН
• Бетон С20/25, зріз: 13.7 кН
• Цегла, вирив: 2.9 кН
• Цегла, навантаження на зріз: 2.9 кН
• Пісковик, вирив: 2.9 кН
• Пісковик, навантаження на зріз: 2.9 кН
• Згинальний момент: 34.2 Нм
• Відстань між анкерами s: 180 мм.
• Відстань від краю, вирив c: 120 мм.
• Відстань від краю, зріз c: 160 мм.
• Мін. товщина базового матеріалу h(min): 100 мм.
• Момент затяжки, бетон T(inst): 27 Нм
• Момент затяжки, цегла T(inst): 13 Нм
• Момент затяжки для пісковика T(inst): 13 Нм
• Розмір під ключ SW 17

• Діаметр анкера та бура d(nom)=d(0): 10 мм.
• Довжина L: 160 мм.
• Корисна довжина t(fix): 110 мм.
• Мін. глибина установки h(ef): 50 мм.
• Діаметр стопорного гвинта d(s): 7 мм.
• Довжина стопорного гвинта L(s): 165 мм.
• Глибина отвору h(0): 60 мм.
• Розмір під ключ SW: 13

• Діаметр анкера та бура d(nom)=d(0): 10 мм.
• Довжина L: 110 мм.
• Товщина матеріалу, що закріплюється t(fix): 30 мм.
• Бетон C20 / 25, вирив: 7.6 кН
• Бетон С20 / 25, зріз: 10.1 кН
• Згинальний момент: 31.9 Нм
• Мін. міжосьова відстань при крайовому відстані smin/c: 50/50 мм.
• Мін. крайова відстань при міжосьовій відстані cmin/s: 50/50 мм.
• Мін. товщина базового матеріалу h = 120 мм.
• Момент затяжки T = 30 Нм

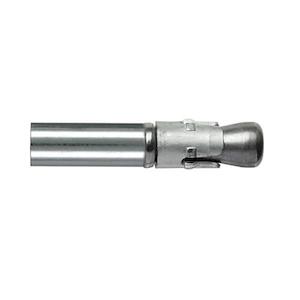

• Внутрішня різьба d: M6
• Глибина внутрішньої різьби L(th) 15 мм.
• Діаметр анкера і бура d(nom)=d(0): 8 мм.
• Довжина L: 45 мм.
• Глибина отвору h(0): 60 мм.
• Мін. глибина установки h(ef): 39 мм.
• Отвір в закріплюється пластині d(f): 7 мм.
• Технічні дані: Бетон C20/25, вирив m2-I: 3.1 кН
• Відстань між анкерами s: 117 мм.
• Відстань від краю c: 60 мм.
• Мін. відстань між анкерами s(min): 40 мм.
• Мін. відстань від краю c(min): 50 мм.
• Мін. товщина базового матеріалу h(min): 100 мм.
• Момент затяжки T(inst): 7 Нм

• Діаметр анкера та бура d(nom)=d(0): 10 мм.
• Довжина L: 160 мм.
• Корисна довжина t(fix): 90 мм.
• Мін. глибина установки h(ef): 70 мм.
• Діаметр стопорного гвинта d(s): 7 мм.
• Довжина стопорного гвинта L(s): 165 мм.
• Глибина отвору h(0): 80 мм.
• Розмір під ключ SW: 13

• Діаметр анкера та бура d(nom)=d(0): 10 мм.
• Довжина L: 140 мм.
• Товщина матеріалу, що закріплюється t(fix): 60 мм.
• Бетон C20 / 25, вирив: 7.6 кН
• Бетон С20 / 25, зріз: 10.1 кН
• Згинальний момент: 31.9 Нм
• Мін. міжосьова відстань при крайовому відстані smin/c: 50/50 мм.
• Мін. крайова відстань при міжосьовій відстані cmin/s: 50/50 мм.
• Мін. товщина базового матеріалу h = 120 мм.
• Момент затяжки T = 30 Нм

• Діаметр анкера та бура d(nom)=d(0): 12 мм.
• Довжина L: 110 мм.
• Товщина матеріалу, що закріплюється t(fix): 15 мм.
• Бетон C20 / 25, вирив: 9.5 кН
• Бетон С20 / 25, зріз: 13.7 кН
• Згинальний момент: 52.3 Нм
• Мін. міжосьова відстань при крайовому відстані smin/c: 75/80 мм.
• Мін. крайова відстань при міжосьовій відстані cmin/s: 75/180 мм.
• Мін. товщина базового матеріалу h = 140 мм.
• Момент затяжки T = 50 Нм

• Внутрішня різьба d: M8
• Глибина внутрішньої різьби L(th) 17 мм.
• Діаметр анкера і бура d(nom)=d(0): 10 мм.
• Довжина L: 51 мм.
• Глибина отвору h(0): 69 мм.
• Мін. глибина установки h(ef): 47 мм.
• Отвір в закріплюється пластині d(f): 9 мм.
• Технічні дані: Бетон C20 / 25, вирив m2-I: 3.5 кН
• Відстань між анкерами s: 141 мм.
• Відстань від краю c: 71 мм.
• Мін. відстань між анкерами s(min): 47 мм.
• Мін. відстань від краю c(min): 60 мм.
• Мін. товщина базового матеріалу h(min): 120 мм.
• Момент затяжки T(inst): 10 Нм

• Внутрішня різьба d: M12
• Діаметр бура d(0): 20 мм.
• Отвір в закріплюється пластині d(f): 14 мм.
• Довжина L: 75 мм.
• Глибина отвору h(0): 80 мм.
• Технічні дані: Бетон C20/25, вирив: 9.7 кН
• Бетон С20/25, зріз: 19.9 кН
• Цегла, вирив: 4.3 кН
• Цегла, навантаження на зріз: 4.3 кН
• Пісковик, вирив: 4.3 кН
• Пісковик, навантаження на зріз: 4.3 кН
• Згинальний момент: 60 Нм
• Відстань між анкерами s: 250 мм.
• Відстань від краю, вирив c: 160 мм.
• Відстань від краю, зріз c: 180 мм.
• Мін. товщина базового матеріалу h(min): 120 мм.
• Момент затяжки, бетон T(inst): 50 Нм
• Момент затяжки, цегла T(inst): 23 Нм
• Момент затяжки для пісковика T(inst): 23 Нм
• Розмір під ключ SW 19

• Діаметр анкера та бура d(nom)=d(0): 12 мм.
• Довжина L: 125 мм.
• Товщина матеріалу, що закріплюється t(fix): 30 мм.
• Бетон C20 / 25, вирив: 9.5 кН
• Бетон С20 / 25, зріз: 13.7 кН
• Згинальний момент: 52.3 Нм
• Мін. міжосьова відстань при крайовому відстані smin/c: 75/80 мм.
• Мін. крайова відстань при міжосьовій відстані cmin/s: 75/180 мм.
• Мін. товщина базового матеріалу h = 140 мм.
• Момент затяжки T = 50 Нм

• Діаметр анкера та бура d(nom)=d(0): 12 мм.
• Довжина L: 145 мм.
• Товщина матеріалу, що закріплюється t(fix): 50 мм.
• Бетон C20 / 25, вирив: 9.5 кН
• Бетон С20 / 25, зріз: 13.7 кН
• Згинальний момент: 52.3 Нм
• Мін. міжосьова відстань при крайовому відстані smin/c: 75/80 мм.
• Мін. крайова відстань при міжосьовій відстані cmin/s: 75/180 мм.
• Мін. товщина базового матеріалу h = 140 мм.
• Момент затяжки T = 50 Нм

• Діаметр бура d (0): 8 мм.
• Довжина L: 50 мм.
• Довжина шурупа в будівельному матеріалі h (nom1): 45 мм.
• Глибина отвору h(1/1): 55 мм.
• Корисна довжина t(fix1): 5 мм.
• Діаметр головки d(k): 16 мм.
• Технічні дані: Стиснених зона бетону С20 / 25, вирив: 3.6 кН
• Pастянутая зона бетону С20 / 25, вирив: 2.4 кН
• Бетон С20 / 25, зріз: 8.1 кН
• Мін. відстань між анкерами s(min): 40 мм.
• Мін. відстань від краю c(min): 40 мм.
• Мін. товщина базового матеріалу h(min): 100 мм.
• Отвір в закріплюється пластині d(f): 12 мм.
• Момент затяжки T(inst): 20 Нм.
• Розмір під ключ SW: 13
• Насадка: T40
